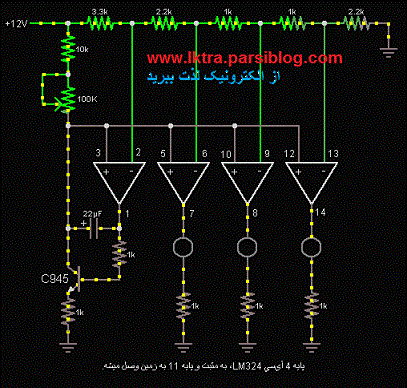

مدار چشمک زن LED ردیفی برای تابلو روان

امروز براتون یک مدار چشمک زن ال ای دی ردیفی آماده کردم که امیدوارم مورد توجه تون قرار بگیره .



نکات این مدار :

اولین نکته : آی سی LM324 هستش که باید پایه 4 اونو به مثبت ولتاژ و پایه یازدهشو به منفی ولتاژ متصل کنید .

دومین نکته : ولتاژ کاری آی سی 5 تا 12 ولته

سومین نکته : می تونیم از لامپ و ال ای دی برای چشمک زدن استفاده کنیم .

چهارمین نکته : پایه منفی ال ای دی ها رو به مقاومت های باید متصل کنید .

 کاربرد این مدار می تونه تو ساخت تابلو های روان ساده چند گانه باشه و هزاران کاربرد دیگر مثل چراغ راهنمایی رانندگی و ...

مدار چراغ چشمک زن






نظرات مدار ساده چراغ راهنمایی رانندگی ، مدار چراغ چشمک زن سه تایی ساده ،


یک مدار قفل رمز الکترونیکی پیشرفته برای تمام وسایل الکتریکی و الکترونیکی

این مدار دارای رله خروجی می باشد که پس از وارد کردن رمز صحیح فعال می شود و می توانیم رله را به هر دستگاهی که خواستیم متصل کرده و از آن استفاده نماییم



رمز فایل : lktrapaks.ir

فرمت فایل : زیپ

حجم فایل : 150 کیلو بایت

download free






نظرات مدار قفل رمز الکترونیکی ساده ، مدار قفل رمز الکترونیکی بدون ای وی آر ، مدار قفل رمز الکترونیکی با ای وی آر ، مدار ساده رمز ،


دانلود مدارات کاربردی و سرگرم کننده الکترونیک به صورت مجموعه زیپ شده با حجم 7 مگابایت ، با دانلود این مجموعه لذت الکترونیک را خواهید چشید . لیست برخی از مدارات موجود در این مجموعه به شرح زیر می باشد که این مدارات هر یک دارای فیبر مدارچاپی - مدار عملی و عکسهای نمونه ساخته شده به همراه توضیحات مختصر می باشند .

مدارات کاربردی دزدگیر

مدارات آژیر ساده

مدارات استراق السمع حرفا ای و مبتدی

مدارات فلزیاب ساده 1 تا 2.5 متری

مدارت فلزیاب برای ربات مین یاب

مدارات کنترل از راه دور ساده

مدارات کنترل از راه دور حرفه ای

مدرات کنترل با پیامک یا اس ام اس

مدرات بیسیم ساده جفتی

مدارات رادیویی اف ام

مدارات صوتی ساده

مدارات آمپلیفایر

مدارات آژیر و هشدار دهنده

مدارات شوک دهنده قوی و ساده

مدارات سرگرم کننده متنوع

مدارات منبع تغذیه

و چندین مدار دیگر به همراه عکسها و توضیحات



در یک فایل زیپ به حجم 7 مگابایت






نظرات دانلود مجموعه لذت الکترونیک ، مدارات و نقشه های کاربردی و عملی الکترونیک ، کیتهای عملی الکترونیک لو رفته ،



کلمات کلیدی : مدارت لرزش گیر مدار لرزش سنج برای دزدگیر مدارت لرزشی مدارحسگر لرزش برای دزدگیر پیزوالکتریک

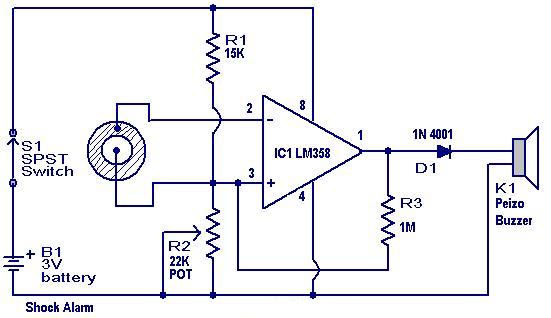

سلام دوستان این یک مدار لرزش سنج دارای آژیره که در صورت احساس لرزش صداش درمیاد

اون دایره ای هم که میبینید یه بازر سادس که تو بازار هم فراوونه و مثل سکه میمونه



مدار الکترونیکی لرزش سنج






نظر() مدارلرزش سنج ساده ، مدارلرزش سنج دزدگیر ،


کلمات مرتبط : مدار فرستنده 3 کیلومتری اف ام مدار فرستنده قدرت اف ام مدارفرستنده قوی اف ام مدار فرستنده حساس اف ام  - برد این فرستنده چیزی حدود 3 کیلومتر می باشد و جزو فرستنده های حرفه ای محسوب می شود .

فرستنده اف ام 3 واتی

 3W FM Transmitter

لیست قطعات :

R1,R4,R14,R15 10K 1/4W Resistor
R2,R3 22K 1/4W Resistor
R5,R13 3.9K 1/4W Resistor
R6,R11 680 Ohm 1/4W Resistor
R7 150 Ohm 1/4W Resistor
R8,R12 100 Ohm 1/4W Resistor
R9 68 Ohm 1/4W Resistor
R10 6.8K 1/4W Resistor
C1 4.7pF Ceramic Disc Capacitor
C2,C3,C4,C5,C7,C11,C12 100nF Ceramic Disc Capacitor
C6,C9,C10 10nF Ceramic Disc Capacitor
C8,C14 60pF Trimmer Capacitor
C13 82pF Ceramic Disc Capacitor
C15 27pF Ceramic Disc Capacitor
C16 22pF Ceramic Disc Capacitor
C17 10uF 25V Electrolytic Capacitor
C18 33pF Ceramic Disc Capacitor
C19 18pF Ceramic Disc Capacitor
C20 12pF Ceramic Disc Capacitor
C21,C22,C23,C24 40pF Trimmer Capacitor
C25 5pF Ceramic Disc Capacitor
L1 5 WDG, Dia 6 mm, 1 mm CuAg, Space 1 mm
L2,L3,L5,L7,L9 6-hole Ferroxcube Wide band HF Choke (5 WDG)
L4,L6,L8 1.5 WDG, Dia 6 mm, 1 mm CuAg, Space 1 mm
L10 8 WDG, Dia 5 mm, 1 mm CuAg, Space 1 mm
D1 BB405 or BB102 or equal (most varicaps with C = 2-20 pF [approx.] will do)
Q1 2N3866
Q2,Q4 2N2219A
Q3 BF115
Q5 2N3553
U1 7810 Regulator
MIC Electret Microphone
MISC PC Board, Wire For Antenna, Heatsinks

این مدار درون مجموعه لذت الکترونیک گنجانده شده است






نظر() فرستنده اف ام قوی ، فرستنده اف ام 3 وات ، اف ام 3 واتی ،


 مدارمبدل dc به dc  تبدیل 1.5 ولت به 3 ولت گرفته شده ازیک سایت کره ای

مدار مبدل ولتاژ

قطعات لازم :

یک عدد ترانزیستور به شماره 8050

یک عدد ترانسفورماتور  3 سر

یک عدد مقاومت 100 اهمی

یک عدد مقاومت 200 اهمی

یک عدد دیود زنر 3.6 ولت

یک عدد خازن 47 میکروفاراد - 50 ولت

یک عدد خازن 10 میکروفاراد - 16 ولت

دو عدد دیود 1n4148






نظرات مبدل دی سی به دی سی ، مبدلdcبهdc ، تبدیل 1.5به3ولت مستقیم ، مدارتبدیل ولتاژمستقیم ،


یک مدار ساده و صد در صد عملی با عنوان تایمر با خروجی رله با آی سی 555

توجه داشته باشید که در این مدار مقدار زمان بستگی به مقدار خازن و مقاومت ها دارد






نظر() تایمرساده ، تایمرچنددقیقه ای با 555 ، مدارتایمر5دقیقه ای ،
